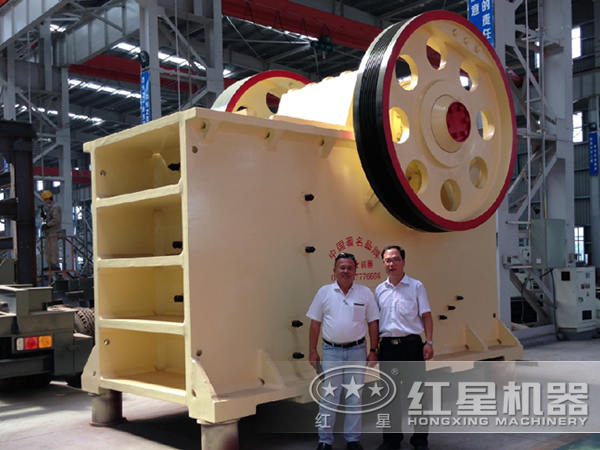

顎式破碎機是一種出現較早的設備，該設備具有構造簡單，工作可靠，制造容易，維修方便等優點，到目前為止，在破碎設備中也具有舉足輕重的地位。顎式破碎機的應用范圍廣泛，大多用來堅硬或中硬礦石進行粗碎和中碎。顎式破碎機可以分為以下兩大類：

1）動鄂作簡單擺動的雙肘板機構（所謂簡擺式）的顎式破碎機；

2）動鄂作復雜擺動的單肘板機構（所謂復擺式）的顎式破碎機。近年來，液壓技術在碎礦設備上得到應用，出現了液壓顎式破碎機。

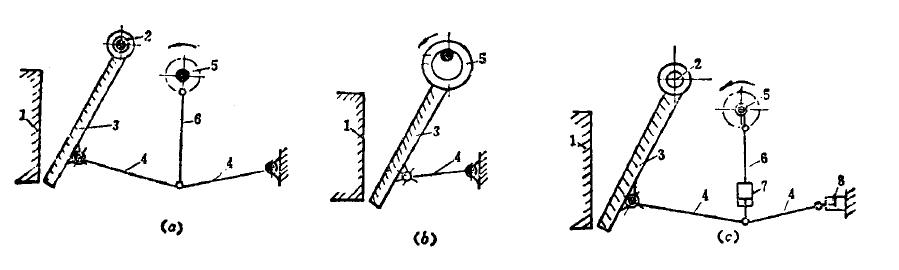

（a）-簡擺鄂式破碎機；（b）-復擺鄂式破碎機；（c）-液壓鄂式破碎機
1-固定額板；2-動鄂懸掛軸；3-可動鄂板；4-前（后）推力板；5-偏心軸；
6-連桿；7-連桿液壓油缸；8-調整液壓油缸

可動鄂板的運動是借助連桿、推力板機構來實現的。它是由飛輪7、偏心軸8、連桿9、前推力板和后推力板13組成。飛輪分別裝在偏心軸的兩端，偏心軸支承在機架側壁的主軸承中，連桿上部裝在偏心軸上，前、后推力板的一端分別支承在連桿下部?jī)蓚?cè)的肘板支座14上，前推力板的另一端支承在動鄂下部的肘板支座中，后推力板的另一端支承在機架后壁的肘板支座上。當電動機通過皮帶輪帶動偏心軸旋轉時，使連桿產生運動。連桿的上下運動，帶動推力板運動。由于推力板的運動不斷改變傾斜角度的結果，于是可動鄂板就圍繞懸掛軸作往復運動，從而破碎礦石。當動鄂向前擺動時，水平拉桿通過彈簧10來平衡動鄂和推力板所產生的慣性力，使動鄂和推力板緊密結合，不致于分離。當動鄂后退時，彈簧又可起協助作用。

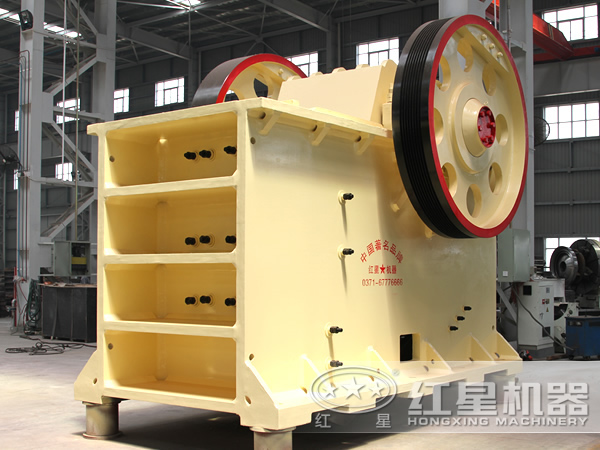

飛輪由于顎式破碎機是間斷工作的，即有工作行程和空轉行程，所以，它的電動機的負荷極不均衡。為使負荷均勻，就要在動鄂向后移動（離開固定鄂板）時，把空轉行程的能量?jī)?chǔ)存起來，以便在工作行程（進行破碎礦石）時，再將能量全部釋放出去。利用慣性的原理，在偏心軸兩端各裝設一個飛輪就能達到這個目的。為了簡化機器結構，通常都把其中一個飛輪兼作傳遞動力用的皮帶輪。對于采用兩個電動機分別驅動的大型顎式破碎機，兩個飛輪都制成皮帶輪，即皮帶輪同時也起飛輪作用。

偏心軸或主軸它是破碎機的重要零件，簡擺顎式破碎機的動鄂懸掛軸又叫心軸。偏心軸是帶動連桿作上下運動的主要零件，由于它們工作時承受很大的破碎力，一般都采用優質合金鋼制作。根據我國資源狀況，大型顎式破碎機的偏心軸以采用錳鉬釩、錳鉬硼和鉻鉬等合金鋼較為合適。小型顎式破碎機則采用45號鋼制造。偏心軸應進行調質或正火熱處理，以提高強度和耐磨性能。主軸一般采用45號鋼材。

連桿只有簡擺顎式破碎機才有，它是由連桿體和連桿頭組成。由于工作時承受拉力，故用鑄鋼制作。連桿體有整體的和組合的兩種，前者多用于中、小型顎式破碎機，后者主要用于大型顎式破碎機。為了減少連桿的慣性作用，應力求減輕連桿體的重量，所以，中、小型顎式破碎機一般采用"工"字、"十"字形斷面結構，而大型顎式破碎機則采用箱形斷面形式。對于液壓顎式破碎機來講，連桿體內還裝有一個液壓油缸（活塞），在機器超負荷時起保險作用。

推力板又名肘板，它既是向動鄂傳遞運動的零件，又是破碎機的保險裝置。推力板在工作中承受壓力，一般采用鑄鐵整體鑄成，也有鑄成兩塊，再用鉚釘或螺栓聯接起來的。推力板的兩端部（肘頭）磨損嚴重。為了增加肘頭的耐磨性，有時將肘頭與推力板分開制造，而且肘頭部分應作冷硬處理，但是改變他們的結構形式，如采用滾動接觸，以利于形成潤滑油膜，減少磨損。

調整裝置它是破碎機排礦口大小的調整機構。隨著破碎機齒板的磨損，排礦口逐漸增大，破碎產品粒度不斷變粗。為了保證產品粒度的要求，必須利用調整裝置，定期地調整排礦口尺寸。

顎式破碎機的排礦口調整方法主要有三種形式：

1）墊片調整。在后推力板支座和機架后壁之間，放入一組厚度相等的墊片。利用增加或減少墊片層的數量，使破碎機的排礦口減小或增大。這種方法可以多級調整，機器結構比較緊湊，可以減輕設備重量，但調整時一定要停車。大型顎式破碎機多用這種調整方法。

2）楔塊調整。借助后推力板支座與機架后壁之間的兩個楔塊的相對移動來實現破碎機排礦口的調整。轉動螺栓上的螺帽，使調整楔塊沿著機架的后壁作上升或下降移動，帶動前楔塊"向前或向后移動，從而推動推力板或動鄂，以達到排礦口調整的目的。此法可以達到無級調整，調整方便，節省時間，不必停車調整，但增加了機器的尺寸和重量。中、小型顎式破碎機常常采用這種調整裝置。

顎式破碎機采用液壓保險裝置，既可靠安全，又易于排除故障。這種破碎機的連桿上裝有一個液壓油缸和活塞，油缸與連桿上部聯接，活塞與推力板支座銜接。正常工作時，油缸內充滿壓力油，活塞和油缸相當于一個整體連桿。當破碎腔進入非破碎物體時，連桿受力迅速增大，油缸內油壓突然增高，推開液流閥，壓力油被擠出，活塞與油缸松開。此時，連桿油缸雖然仍隨偏心軸的轉動而上下運動，但連桿活塞不動，故推力板和動鄂亦不擺動，起到保險裝置的作用。隨著液壓技術的不斷發展，這種破碎機必將獲得廣泛應用。

值得注意的是，采用連桿頭上的螺栓或飛輪上的銷釘（鍵），作為顎式破碎機的保險裝置是不夠合適的。
