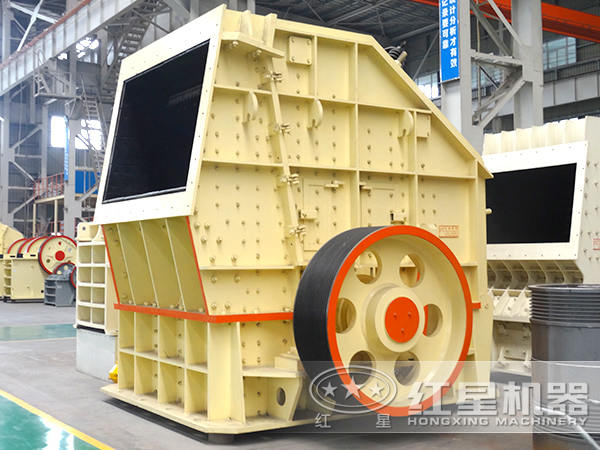

反擊式破碎機按照轉子數目不同，可分為兩種：單轉子和雙轉子反擊式破碎機。 單轉子反擊式破碎機的結構比較簡單，主要是由轉子5（打擊板4）、反擊板7 和機體等部分組成。轉子固定在主軸上。在圓柱形的轉子上裝有三塊（或者若干 塊）打擊板（板錘），打擊板和轉子多呈剛性聯接，而打擊板系用耐磨的高錳鋼（或其他合金鋼）制作。
.jpg)

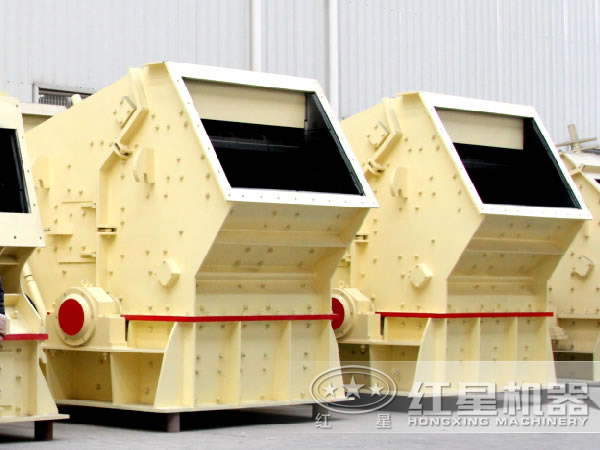

反擊式破碎機的反擊板一端通過懸掛軸鉸接在上機體3 的上面，另一端由拉桿螺栓利用球面墊圈支承在上機體的錐面墊圈上，故反擊板呈自由懸掛狀態置于機器的內部。反擊板的作用是當碎礦機中進入非破碎物體，這時反擊板受到較大的反作用力，迫使拉桿螺栓（壓縮球面墊圈）"自動" 地后退抬起，使非破碎物體排出，保證了設備的安全，這就是反擊式破碎機的保險裝置。 另外，調節拉桿螺栓上面的螺母，可以改變打擊板和反擊板之間的間隙大小。
機體是沿軸線分成上、下機體兩部分。上機體上面裝有供檢修和觀察用的檢查孔。 下機體利用地腳螺栓固定于地基上。機體的內面裝有可更換的耐磨材料的保護襯板，以 保護機體免遭磨損。碎礦機的給礦口處（靠近一級反擊板）設置的鏈幕，是防止機器在碎礦過程中，礦石飛出來發生事故的保護措施。
.jpg)
反擊式破碎機反擊板：反擊板的結構型武，對碎礦機的破碎效率影響很大。反擊板的形式主要有 折線形或圓弧形等結構。折線形的反擊板結構簡單，但不能保證礦石 獲得有效的沖擊破碎。圓弧形的反擊板，比較常用的有漸開線形的， 這種結構形式的特點在反擊板的各點上，礦石都是以垂直的方向進行沖擊，因而破碎效率較高。
另外，反擊式破碎機的反擊板也可制成反擊柵條和反擊輥的形式。這種結構主要是可起篩分作用， 提高反擊式破碎機的生產能力，械少過粉碎現象，并降低功率消耗。
一級、第二級反擊板的一端通過懸掛軸鉸接于上機體的兩側，另一端分別由拉桿螺栓（或調節彈簧）支承在機體上。

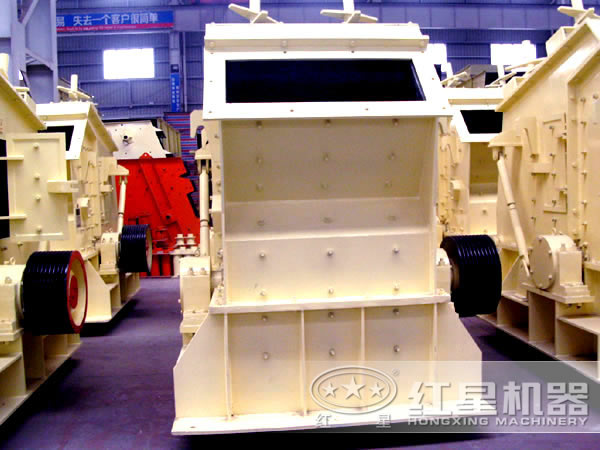

分腔反擊式破碎機的反擊板通過方形斷面軸懸掛在兩轉子之間，將機器分成兩個破碎腔，通過改變分腔反擊板的位置，可以調整粗碎腔和細碎腔的碎礦產品粒度情況。而懸掛分腔反擊板的方形斷面軸，又與裝在機體兩側面的連桿和壓縮彈簧相聯接。
.jpg)
轉子兩端采用雙列向心球面滾動軸承支承在下機體上。由于轉子的圓周速度高，故軸承需用二硫化鉬潤滑脂進行潤滑。
機體上開設若干個檢查孔（觀察孔），以供安裝、檢查和維修時使用。
反擊式破碎機的傳動裝置，是由兩臺電動機，經由彈性聯軸節、液力聯軸器和三角皮帶裝置，分別驅動兩個轉子作同向回轉運動。采用液力聯軸器，可使電動機成為輕負荷啟動， 減小運轉過程中的扭轉振動和載荷的脈動，并且可以防止電動機和碎礦機的過負載，保護電動機和碎礦機不致?lián)p壞。
